بخش 1: بررسی جریان و ولتاژ برق بر بدن انسان واستاندارد برق ایمن
تعداد بازدید :
808
آخرین بروزرسانی
:
1402/3/17

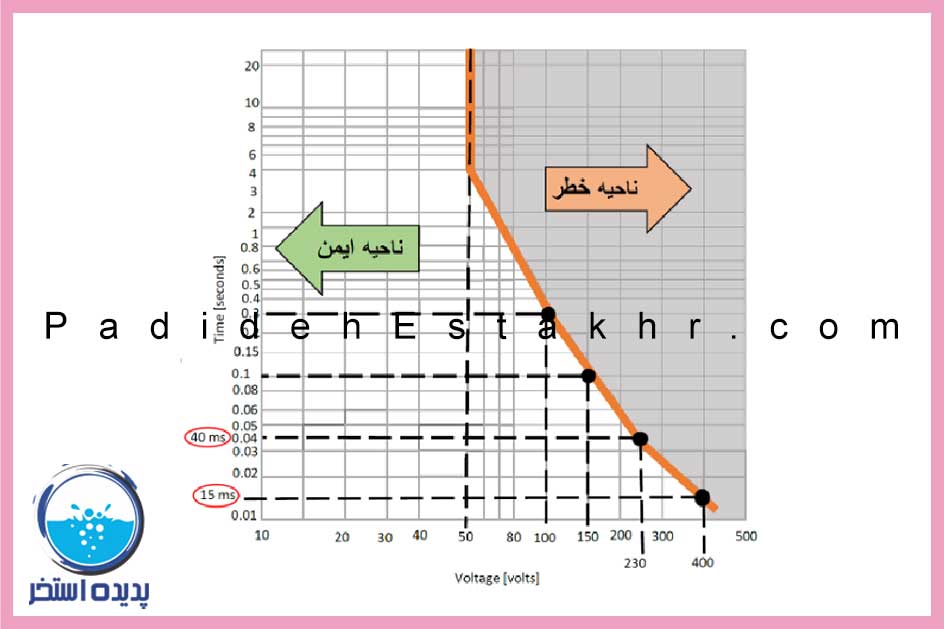

اثر ولتاژ متناوب:
همانگونه که در نمودار فوق مشخص است ولتاژ بیشتر از 50 ولت(برای محیط های عادی) به عنوان ناحیه غیر ایمن در نظر گرفته می شود.
ولتاژهای ایمن :
حداکثر ولتاژ ایمن با توجه به شرایط محیط، به شرح جدول زیر می باشد:

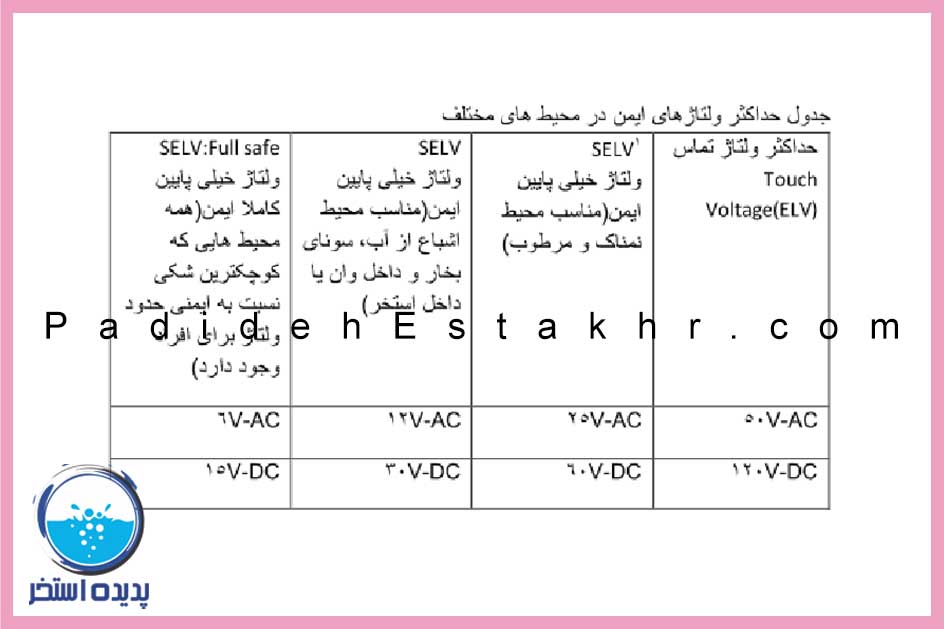

جدول شماره 7-1
طبق جدول شماره 7-1 حداکثر ولتاژ استاندارد برای استفاده از تجهیزات برقی در محیط های مرطوب و نمناک مشابه سالن استخرهای سرپوشیده 25V-AC یا 60V-DC است و همچنین این اعداد برای تجهیزات برقی که داخل آب، سونا بخار 12V-AC و 30V-DC است. در نتیجه چراغ های داخل آب و همچنین روشنایی سالن استخرهای سرپوشیده از این استاندارد باید پیروی کنند.

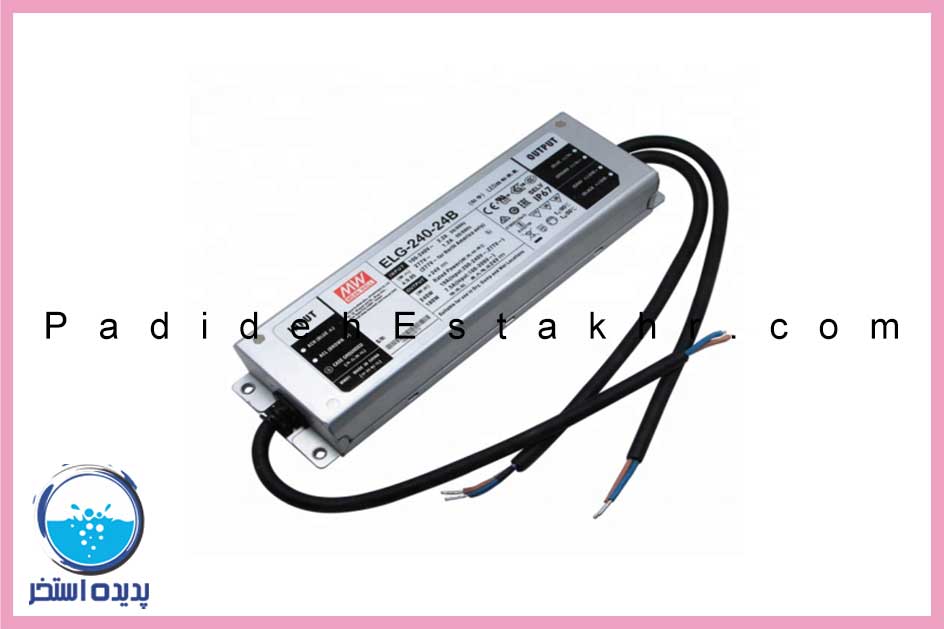

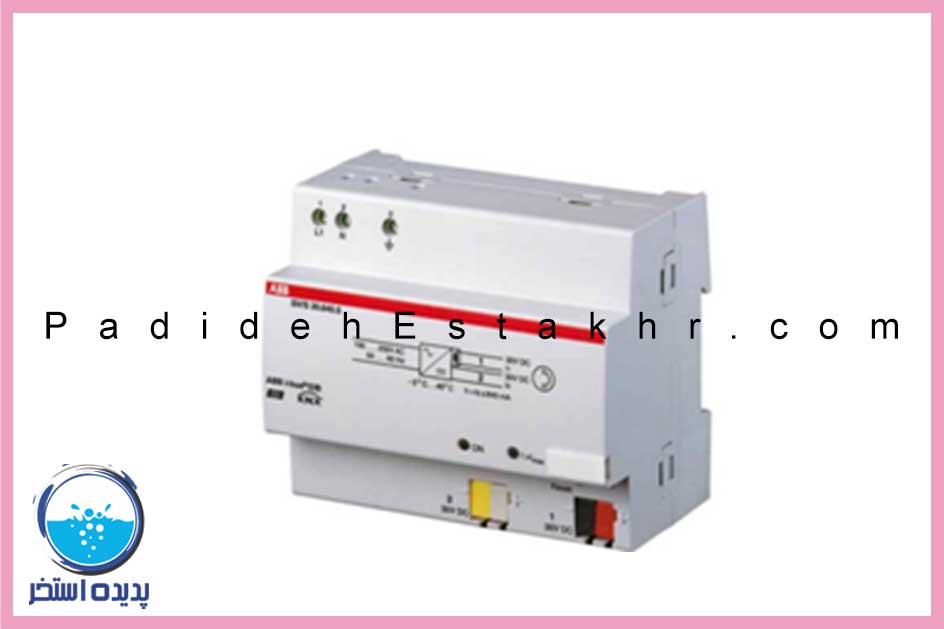

تصویر چند نمونه منبع تغذیه SELV(Safety Extra Low Voltage) جهت تامین ولتاژ ایمن به همراه علامت مشخصه آن :
اثر عبور جریان متناوب و جریان ایمن از بدن انسان:

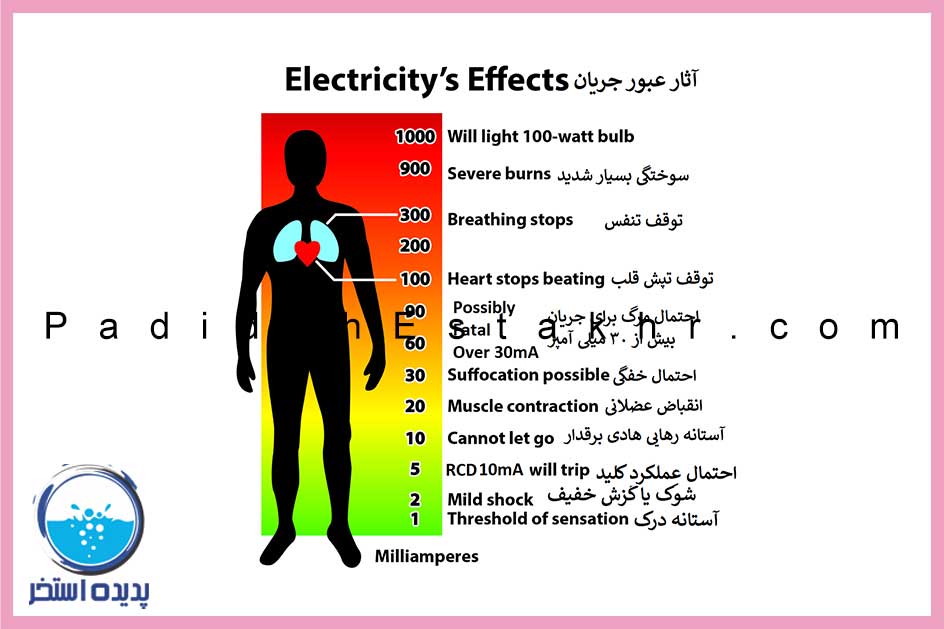

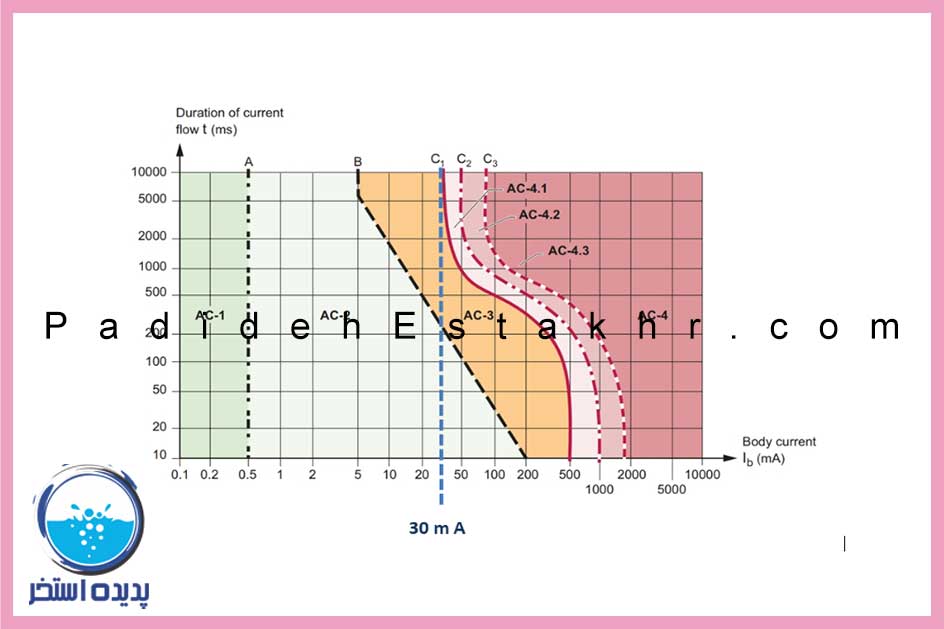

در نمودار زیر تاثیر جریان برق از بدن انسان بررسی شده است.

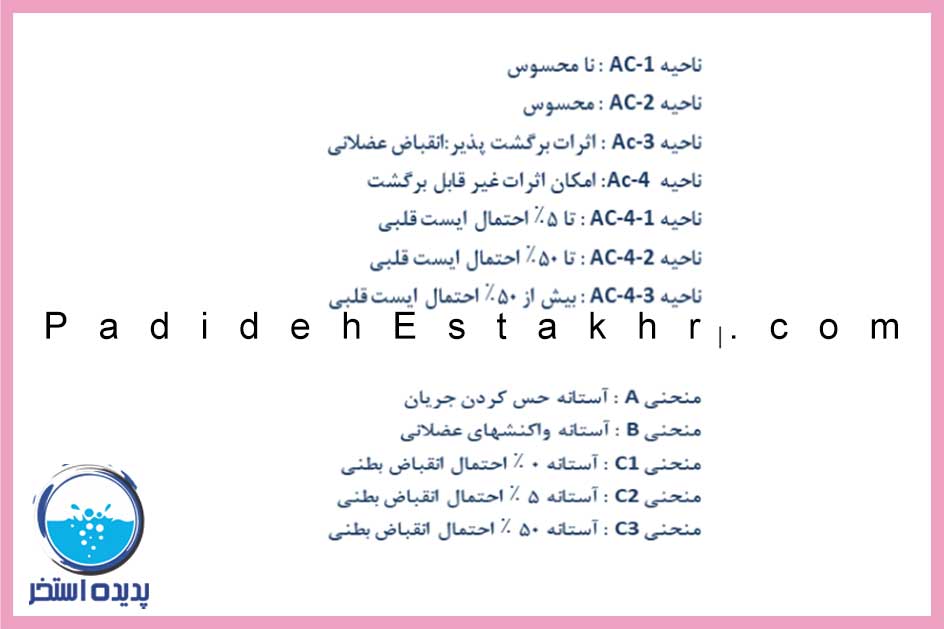

همانگونه که در نمواردهای فوق مشخص است جریان 30 میلی آمپر به عنوان حداکثر جریان ایمن در نظر گرفته می شود.
